Что из себя представляют паяные теплообменники, как они устроены?

В мире компактного и высокоэффективного теплообменного оборудования паяные пластинчатые теплообменники занимают особое место. Они представляют собой монолитную неразборную конструкцию, собранную из тонких гофрированных металлических пластин, которые соединены между собой методом высокотемпературной пайки в вакуумной среде или контролируемой атмосфере. Этот технологический процесс навсегда спаивает пластины в единый блок, создавая прочные и герметичные каналы для протекания теплоносителей. По своей сути, такой аппарат является эволюционным развитием идеи пластинчатого теплообменника, от которого он унаследовал высокую эффективность, но приобрел новые качества за счет иного способа сборки. Если разборные модели стягиваются болтами и используют резиновые прокладки, то паяный теплообменник — это цельный аппарат, где роль и несущего каркаса, и герметизатора выполняет припой, распределенный в точках контакта пластин.

Устройство паяного теплообменника кажется простым лишь на первый взгляд. Его основу составляют теплообменные пластины, штампованные из тонколистовой нержавеющей, стали, титана или других специализированных сплавов. На поверхность каждой пластины нанесен сложный геометрический рисунок — гофра. Чаще всего это шевронный профиль, где углы наклона волн строго выверены. Пластины собирают в пакет, поворачивая каждую последующую относительно предыдущей на 180 градусов. Благодаря этому на их поверхности формируются многочисленные точки контакта, которые в дальнейшем будут спаяны. В собранном пакете соседние пластины образуют каналы: по одним движется горячий теплоноситель, по другим — холодный. Потоки организованы по принципу противотока или многократного перекрестного тока, что является одним из залогов высокой эффективности.

По периметру пластин создаются глухие зоны, где материал пластин также спаивается, формируя герметичный край и разделяя контуры сред. В углах пластин выполнены отверстия, которые в собранном пакете образуют коллекторы для подвода и отвода рабочих сред. Важнейшим элементом является припой, в качестве которого обычно используется медь, реже — никель или специальные составы. Медный припой наносится на пластины перед сборкой в виде фольги или напыления. При нагреве в печи до температуры около 1100°C в вакууме припой плавится и капиллярными силами затягивается во все точки контакта пластин, прочно соединяя их. После остывания получается неразъемный, чрезвычайно компактный и прочный блок.

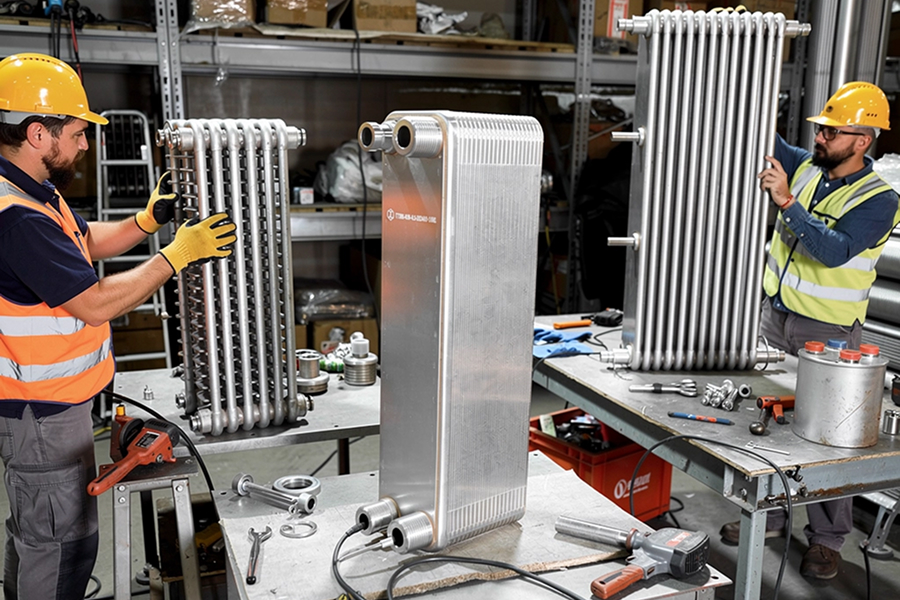

Внешне готовый аппарат представляет собой металлический прямоугольный параллелепипед с четырьмя присоединительными патрубками, выведенными на одну из торцевых плит или на боковые стороны. Габариты и вес такого блока в разы меньше, чем у кожухотрубного аппарата аналогичной мощности, и заметно компактнее разборного пластинчатого теплообменника с рамой. Эта монолитность и отсутствие уплотнений задают основные эксплуатационные характеристики устройства.

Принцип работы паяного теплообменника, его преимущества и недостатки?

Принцип работы основан на классическом рекуперативном теплообмене через стенку, но реализован он с максимальной эффективностью, присущей пластинчатым конструкциям. Два теплоносителя с разной температурой подаются в аппарат через противоположные патрубки. Попадая в распределительные коллекторы, потоки растекаются по соответствующим каналам, образованным пространством между спаянными пластинами. Шевронная гофра выполняет несколько ключевых функций: она увеличивает фактическую площадь теплообмена, формирует турбулентный поток жидкости даже при невысоких скоростях и служит системой точечных опор, обеспечивающих механическую прочность тонких пластин против перепада давления.

Турбулентный режим течения является критически важным. Он разрушает ламинарный пограничный слой у поверхности пластины, который выступает главным термическим сопротивлением. В результате коэффициенты теплоотдачи от жидкости к стенке и от стенки к жидкости возрастают в разы. Тепловой поток проходит по следующей цепи: горячий теплоноситель → конвективная теплоотдача к стенке пластины → теплопроводность через тонкую (0,4-0,5 мм) стальную пластину и слой припоя в точках контакта → конвективная теплоотдача от стенки к холодному теплоносителю. Организация потоков в противотоке обеспечивает максимально возможную среднюю разность температур по всей длине пути, что дополнительно интенсифицирует процесс. На выходе из аппарата теплоносители покидают его через оставшиеся два патрубка, уже с измененными температурами.

Преимущества паяных теплообменников

Высокая эффективность и компактность. Благодаря турбулентности, противотоку и большой поверхности в малом объеме, эти аппараты имеют один из самых высоких коэффициентов теплопередачи среди всех типов теплообменников. Удельная мощность с единицы объема и веса у них рекордная.

Надежность и долговечность. Отсутствие резиновых прокладок, которые являются самым уязвимым элементом разборных моделей (стареют, подвержены химической и температурной деградации), кардинально повышает надежность. Нет риска протечек из-за износа или неправильной затяжки уплотнений.

Работоспособность при высоких давлениях и температурах. Монолитная паяная конструкция способна выдерживать более высокое давление по сравнению с разборными аналогами, ограниченными стойкостью прокладок. Медный припой позволяет работать с температурами до 200-220°C, а никелевый — до 280-300°C. Рабочее давление для стандартных моделей может достигать 30-45 бар.

Устойчивость к термическим ударам. Жесткая спаянная конструкция лучше переносит резкие изменения температуры рабочих сред, чем разборный аппарат, где разные материалы (сталь, резина) имеют разный коэффициент теплового расширения.

Гибкость конфигурации. Производители предлагают огромный типоразмерный ряд, а сама технология позволяет создавать аппараты с точно подобранной площадью теплообмена под конкретные параметры расхода и температур, что важно, когда необходимо купить паяный теплообменник для специфической задачи.

Низкие требования к обслуживанию. Так как аппарат неразборный, в процессе эксплуатации не требуется периодическая подтяжка болтов, замена прокладок или промывка с разборкой. Это существенно снижает эксплуатационные расходы.

Гигиеничность и безопасность. Полное отсутствие зазоров и полостей, где может застаиваться жидкость и размножаться бактерии (например, легионелла), делает паяные теплообменники предпочтительным выбором для систем горячего водоснабжения и пищевой промышленности.

Недостатки паяных теплообменников

Главный и определяющий недостаток — невозможность механической очистки. Если в аппарате используются загрязненные теплоносители, склонные к образованию накипи или отложений (жесткая вода, жидкости с взвесями), каналы могут постепенно забиваться. Очистка возможна только химической промывкой (циркуляцией реагентов) или, в крайних случаях, гидродинамическим методом под высоким давлением, что требует специального оборудования и навыков.

Ограничения по ремонтопригодности. В случае механического повреждения (например, от гидроудара), коррозионного разрушения или заводского брака, цельный блок, как правило, не ремонтируется, а подлежит замене. Это одноразовая конструкция.

Чувствительность к качеству теплоносителя. Хотя медь и нержавеющая сталь обладают хорошей коррозионной стойкостью, наличие в среде активных хлоридов, аммиака или других агрессивных веществ может приводить к коррозионному растрескиванию или точечной коррозии. Использование медного припоя накладывает ограничения на применение с аммиаком в холодильных установках (для этого используют никелевый припой).

Более высокая первоначальная стоимость по сравнению с разборными моделями малой и средней мощности. Однако эта разница часто окупается за счет отсутствия затрат на обслуживание и большей долговечности.

Требовательность к системе подготовки. Перед аппаратом часто необходимо устанавливать фильтры тонкой очистки, особенно если он используется как паяный теплообменник для отопления в системах с высоким содержанием солей жесткости или окалины.

Основные сферы применения паяных теплообменников

Уникальное сочетание компактности, эффективности и надежности определило широчайшее применение этих аппаратов в областях, где критичны именно эти параметры. Их использование можно разделить на несколько крупных сегментов.

Системы отопления, вентиляции и кондиционирования воздуха (ОВиК). Это, пожалуй, самая массовая сфера. Здесь паяные теплообменники выполняют множество функций:

• Теплообменники в индивидуальных тепловых пунктах (ИТП): Для передачи тепла от централизованной сети к контуру отопления конкретного здания. Их компактность позволяет размещать оборудование в стесненных условиях подвалов.
• Подогреватели горячей воды (ГВС): Установленные в коттеджах, многоквартирных домах, гостиницах, бассейнах, они обеспечивают быстрый и экономичный нагрев воды. Гигиеничность делает их идеальными для этой цели.
• Теплообменники для систем «теплый пол»: Для подготовки теплоносителя с пониженной температурой.
• Аппараты в чиллерах и фанкойлах: Для передачи холода от хладагента к воде или антифризу, циркулирующим в системе кондиционирования.
• Рекуператоры тепла: Для утилизации теплоты вытяжного воздуха и подогрева приточного в системах приточно-вытяжной вентиляции.

Холодильная и криогенная техника. В этой области паяные теплообменники нашли свое второе «рождение». Они используются в качестве:

• Испарителей.
• Конденсаторов.
• Регенераторов и переохладителей.
• Промежуточных охладителей. Их способность работать с фреонами, аммиаком (с никелевым припоем), углеводородами и другими хладагентами, а также выдерживать высокие давления цикла, сделала их стандартом для современных компактных холодильных установок, торгового холодильного оборудования и систем кондиционирования автомобилей.

Промышленность. Несмотря на невозможность разборки, они широко применяются в процессах, где теплоносители чистые или проходят предварительную подготовку:

• Пищевая и фармацевтическая промышленность: Для пастеризации молока, соков, вина, нагрева технологической воды. Гигиеничность и соответствие санитарным нормам здесь первостепенны.
• Химическая промышленность: Для работы с различными жидкостями и газами в аппаратах химического синтеза, системах охлаждения реакторов.
• Машиностроение: В системах охлаждения масла, гидравлических жидкостей, в составе станков с ЧПУ и другого технологического оборудования.
• Энергетика: В системах охлаждения масла турбин, трансформаторов, в составе топливных подогревателей.

Транспорт. Компактность и малый вес определили их применение в судостроении (системы охлаждения двигателей, кондиционирования воздуха), авиации (воздушно-жидкостные радиаторы) и автомобилестроении (системы охлаждения топливных элементов, рекуператоры).

Бытовое применение. Мощные паяные теплообменники являются сердцем большинства настенных двухконтурных газовых котлов. Именно в них происходит мгновенный нагрев проточной воды для ГВС теплоносителем из контура отопления. Надежность этого элемента напрямую влияет на срок службы всего котла.

Таким образом, принимая решение купить паяный пластинчатый теплообменник, потребитель выбирает аппарат для долгосрочной и безотказной работы в системах с чистыми теплоносителями, где важны минимальные габариты, максимальная эффективность и минимальные эксплуатационные расходы. Понимание его устройства, сильных сторон и ограничений позволяет сделать оптимальный и экономически обоснованный выбор для конкретной инженерной задачи, будь то модернизация котельной, создание системы кондиционирования или оснащение нового производственного участка. Правильно подобранный паяный теплообменник становится не просто компонентом системы, а гарантом ее стабильной, экономичной и долговечной работы.
