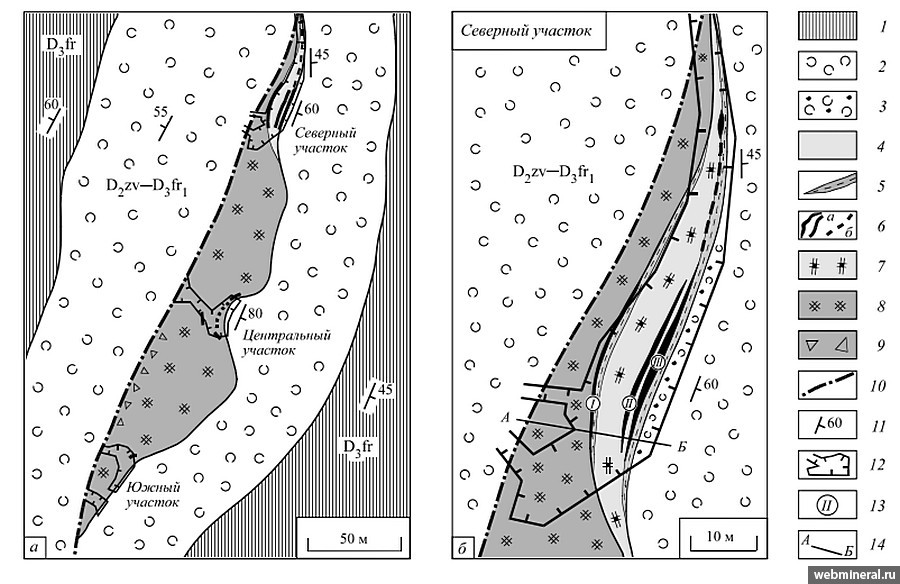

Схемы геологического строения месторождения Кызыл-Таш (а) (по материалам К.П. Сопиной, 1945 г., с исправлениями и дополнениями) и его северного участка (б): 1 - мукасовская толща (D3fr): кремнистые сланцы, аргиллиты, вулканомиктовые песчаники; 2-9 - улутауская свита, верхняя толща (D3fr1): 2 - вулканомиктовые песчаники, алевролиты, кремни; 3 - те же породы с включениями обломков джасперитов и яшм; 4 - толща массивных джасперитов и яшм нерасчлененная; 5 - яшмы; 6 - линзы марганцевых пород: а - наблюдаемые, б - предполагаемые; 7-9 - джаспериты: 7 - массивные или микрополосчатые, 8 - микро- и макробрекчиевидные, 9 - с грубопятнистой текстурой; 10 - линия субвертикального сброса; 11 - элементы залегания; 12 - контуры карьеров; 13 - номера рудных тел северного участка; 14 - линия разреза.
